VI. Ejemplo de reforzamiento vertical y conectores

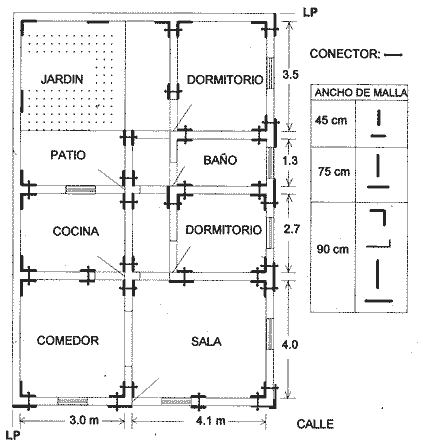

En la Fig. 24 se muestra los lugares donde debe colocarse las mallas verticales (líneas gruesas), con sus respectivos conectores, para el caso de una vivienda de adobe ubicada en esquina con límites de propiedad (LP) indicados.

Fig. 24. DISTRIBUCION DE LAS MALLAS VERTICALES Y CONECTORES EN UNA VIVIENDA DE ADOBE UBICADA EN ESQUINA
